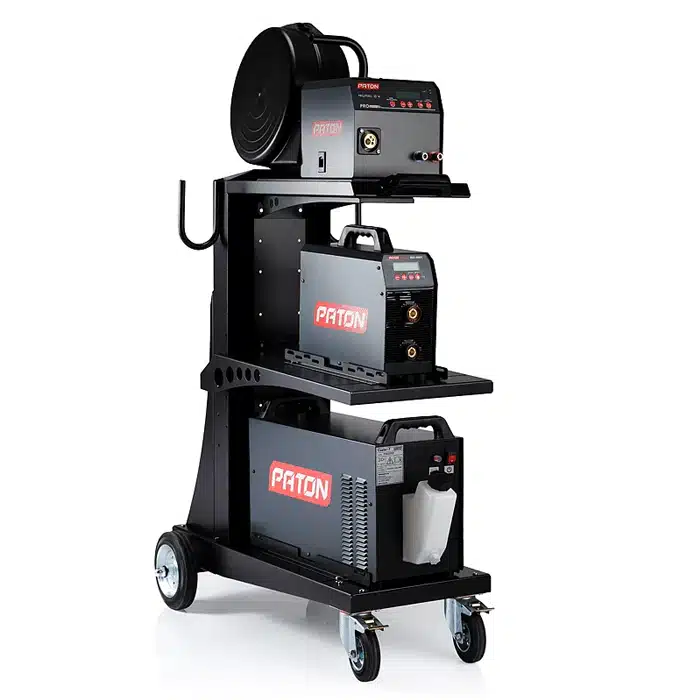

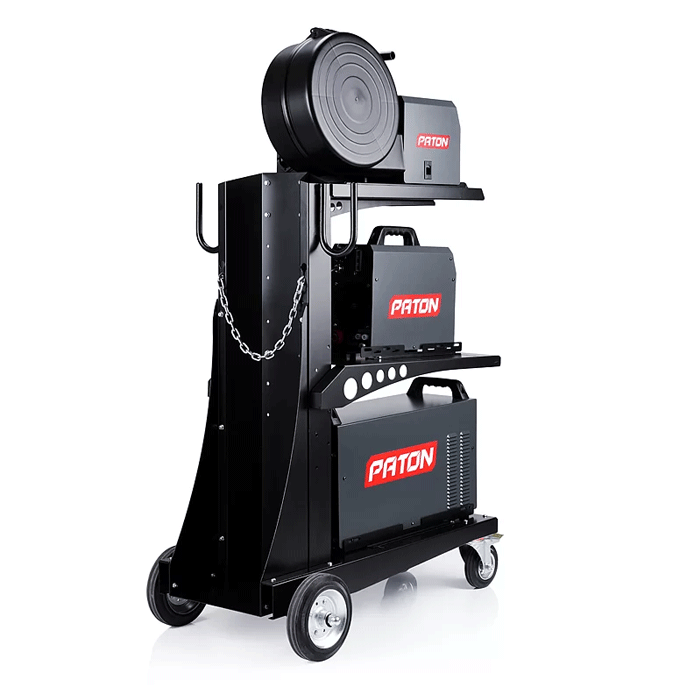

Paton ProMIG-350 Lasapparaat MIG/MAG MMA/TIG Lift met waterkoeling 400V

Lasapparaat ProMIG 350 (15-4) 400 V PATON™ met waterkoeling ontworpen voor halfautomatisch MIG/MAG-booglassen, gasgeïsoleerd booglassen met TIG-methode en handmatig booglassen met MMA-geïsoleerde elektrode, gelijkstroom (DC) met PULSE-functie. Het gebruik van een volledig elektronische controlemethode in deze serie sluit defecten uit die kenmerkend zijn voor multifunctionele systemen. In een volledig elektronisch systeem heeft het controlesysteem absoluut alle middelen van de bron, binnen de grenzen van zijn volledige vermogen en ongeacht welke methode wordt gebruikt.

De Professional serie apparaten zijn ontworpen voor semi-industrieel en industrieel gebruik, de bron kan worden gescheiden van het lasdraadtoevoermechanisme voor gemak en veiligheid. Ze bieden een bedrijfscyclus van 70% bij een volledige nominale stroomsterkte van 350 A zonder prestatie- of kwaliteitsverlies. Dit maakt het mogelijk om massieve draad van 0,6 … 1,2 mm te gebruiken in de GMAW-methode en een gecoate elektrode van 1,6 … 6 mm (SMAW). Het apparaat maakt polariteitsverandering mogelijk, waardoor we kunnen lassen met een zelfbeschermdraad (FCAW). Voor gevaarlijke omstandigheden is in deze unit een MMA Idle Voltage Derating Unit ingebouwd, met de mogelijkheid om deze aan en uit te schakelen. Na afloop van het lasproces wordt de spanning aan de bronklemmen binnen 0,1 seconde teruggebracht tot een veilig niveau van 12 V.

Deze lasapparaat ProMIG 350 zijn beschermd tegen het binnendringen van vreemde deeltjes die groter zijn dan 2,5 mm en tegen regendruppels als de regendruppels onder een hoek van niet meer dan 60 graden ten opzichte van de verticale oppervlakken van het lasapparaat vallen. Lassen is toegestaan bij een buitentemperatuur van -25°С tot 45°С. De interne elektrische en elektronische elementen van het lasapparaat zijn beschermd tegen vocht, maar zijn niet beschermd tegen atmosferische condensdruppels.

Kenmerkend voor de PATON™ halfautomatische machines uit de “Professional” serie is de hoogwaardige, verzegelde, metalen draadinvoer, evenals de bestaande KZ-2 “EURO” type connector, die een standaard in de wereld is geworden, waardoor de gebruiker de houder in de toekomst naar eigen goeddunken kan verwisselen. In dit model is de feeder uitgerust met 4 draadaanvoerrollen, we kunnen gebruik maken van een spoel tot 18 kg en een 5-meter laspistool. Door hun compacte en robuuste ontwerp zijn de Professional Serie lasmachines ideaal voor veldwerk en semi-industriële omstandigheden. Het kleine formaat van de machine maakt hem zeer mobiel.

Kenmerken

• Fan stop – Adaptieve ventilator, een oplossing die de levensduur van de ventilator zelf verlengt en bovendien de hoeveelheid stof in het apparaat zelf vermindert. De snelheid van de ventilator neemt toe aan het begin van het werk en wanneer deze wordt opgewarmd, en neemt af wanneer de lasser wordt afgekoeld.
• Laatste terugbrandtijd van de draad (Burn-Back) – Deze functie is ontworpen voor het soepel lassen van een laskrater, die in het lasbad kan worden gevormd als gevolg van elektromagnetische blaaskrachten die door de lasboog worden opgewekt. De aldus gevormde krater kan een bron zijn van toekomstige lasdefecten. Deze functie moet worden geactiveerd door de bijbehorende knop op de lastoorts aan het einde van het lasproces los te laten. Daarna moet de beweging van de lastoorts worden beëindigd en moet de laskrater in de lasspanningvervalstand worden gelast.
• Functie gepulseerd lassen – Deze functie is ontworpen om de controle van een lasproces in verschillende ruimtelijke lasposities te vereenvoudigen, met uitzondering van een vlakke laspositie. Deze functie wordt ook gebruikt bij het lassen van non-ferro metalen. Wanneer deze functie wordt geactiveerd, verbetert de toepassing van pulslasstroom de vermenging van gesmolten metalen in het lasgebied en veroorzaakt geforceerde actie op de overdracht van gesmolten metaaldruppels in het lasbad, waardoor de stabiliteit van de lasvorming en de stabiliteit van het lasproces worden verbeterd.
• Inductance control function – Inductantie controle maakt het mogelijk de boogkarakteristieken te optimaliseren in functie van het gelaste dikte-element en de lasmethode en -condities. Deze functie is nodig om de zwenksnelheid van de stroom te veranderen wanneer de boogspanning verandert. Hoe dunner het te lassen element met de met MIG/MAG-methode, hoe hoger de inductantie (zachte boog – minder fusie), bij dikke elementen andersom (harde boog – grotere inbedding).

Voordelen van E.O. Paton

• Breed scala aan aanpassingen van de lasparameters:
  • MMA methode – 1 (basis) + 10 (extra)
  • TIG methode – 1 (basis) + 10 (extra)
  • MIG/MAG methode – 2 (basis) + 8 (extra)
• Gepulseerde lasfunctie, die in alle lasmodi programmeerbaar is naast de bescherming tegen pieken en dalen in de netspanning zijn de apparaten uitgerust met een stabilisatiesysteem voor langere spanningsveranderingen in het interfasenet en maken ze een correcte werking mogelijk in het spanningsbereik van 320 V tot 440 V.
• Aangepast aan het standaard elektriciteitsnet. Dankzij het hoge rendement voorziet de bron in een dubbel zo grote vraag naar elektriciteit als de traditionele bronnen.
• Past automatisch de snelheid van de ventilator aan, die met een hoger rendement werkt wanneer het apparaat wordt opgewarmd, en verlaagt de snelheid wanneer het apparaat niet in gebruik is. Dit beïnvloedt de slijtage van de ventilator, vermindert de hoeveelheid stof in het apparaat en het lawaai tijdens het lassen.
• Gemak van het werken met een nominale stroombelasting van het apparaat, zonder de noodzaak van koelonderbrekingen bij 25 °C.
• Hoge betrouwbaarheid van het apparaat in productieomstandigheden met een hoge stoffigheid en een hoge luchtvochtigheid.
• Het apparaat is uitgerust met een thermische beveiliging die alle elementen die warmte genereren in het lasapparaat beschermt tegen oververhitting.
• Alle elektronische componenten van het apparaat zijn geïmpregneerd met twee lagen hoogwaardige lak, waardoor de betrouwbaarheid van het product gedurende de gehele levensduur gewaarborgd is.
• Verbeterde stabiliteit van de vlambooggloed
• Betrouwbaarheid dankzij het gebruik van de nieuwste geavanceerde IGBT technologie.
• De geringe omvang en het gewicht van het apparaat hebben geen invloed op de technische prestaties van de lasser, maar vergemakkelijken het lassen op moeilijke plaatsen.

Technische specificaties

• Netspanning 50/60 Hz – 3×400 V
• Vereiste nominale stroom van het rooster – 16 – 18 A
• Nominale lasstroom – 350 A
• Maximale lasstroom – 450 A
• Inschakelduur
  • 70% – 350 А
  • 100% – 290 A
• Spanningsveranderingbereiken – ±15% V
• Ampère bereik – 16 – 350 A
• Lasspanningsaanpassingsbereiken – 12 – 30 V
• Grenzen van het bereik van de draadaanvoersnelheid – 2,0 – 16 m/min
• Diameter van de elektrode verpakt – 1,6 – 6,0 mm
• Aantal drukrollen – 4
• Massieve draaddiameter – 0,6 – 1,4 mm
• Spoelgewicht, niet meer dan – ≤18 kg
• Pulserende stroom lasmethoden – MMA/TIG/MIG/MAG
• Functie “Hot-Start” – Verstelbare
• Functie “Arc-Force” – Verstelbare
• Functie “Anti-Stick” – Automatisch
• Stationair Spanningsreductie systeem – Aan / Uit
• Leegloopspanning – 12 / 75 V
• Arc ontsteking stroom spanning – 110 V
• Nominaal stroomverbruik – 10,5 – 11,8 kVA
• Maximaal stroomverbruik – 15,0 kVA
• Energie-efficiëntie – 90%
• Koeling – Automatisch
• Bedrijfstemperatuurbereik – –25 tot +45 ºС
• Norm
  • EN 60204 – 1:2006
  • EN 60974 – 1:2012
  • EN 60974 – 10:2014
• Afmetingen L x B x H – 595 х 300 х 390
• Gewicht – 23,9 kg
• Beschermingssoort – IP 33

Leveringsomvang

• Paton ProMIG-350 Lasapparaat MIG/MAG MMA/TIG Lift met waterkoeling 400V
• PATON™ BPI 15-4 invoerstation (spoel van 15 kg – invoerstation met 4 rollen)
• PATON professionele koeler
• PATON laswagen
• Afdekking draadspoel
• Elektroden houder ABICOR BINZEL DE 3m
• Grondhouder ABICOR BINZEL MK 3m
• Draadaanvoerrollen 4x (0,8 – 1,0),4x (1,2 – 1,6) V + 4x (0,8 – 1,0) U
• Snelkoppeling voor gas
• Kartonnen verpakking
• Draagriem
• Gebruiksaanwijzing

Documenten

Handleiding Feeder

Handleiding Cooler

Handleiding ProMIG

Handleiding Universal Cart
