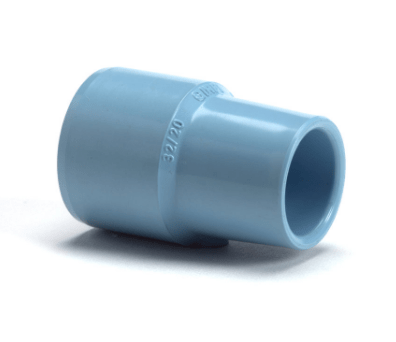

Kenmerken Girair – Verloopstuk

• Draagt bij aan schone perslucht voor goede productie
• Synthetisch materiaal wordt niet aangetast door atmosferische deeltjes, vloeibare / oliehoudende aërosols, waterdamp of condenswater.
• Minder weerstandsverlies
• Gemakkelijk te installeren
• Werkdruk max. PN 12,5
• Temperatuurbereik (°C) – -20° C / +25° C

Afmetingen (zie foto )

Dxd – 25 x 16 mm

• D- 25 mm
• d- 16 mm
• D1- 16,5
• Z- 25,5 mm
• E – 19 mm
• E1 – 14,5 mm
• E2- 14 mm
• L- 40 mm

Dxd – 32 x 20 mm

• D – 32 mm
• d-  20 mm
• D1- 25 mm
• Z – 31 mm
• E – 22,5 mm
• E1 – 17 mm
• E2- 19,5 mm
• L – 48 mm

Dxd – 40 x 25 mm

• D – 40 mm
• d – 25 mm
• D1 – 32 mm
• Z -36,5 mm
• E – 27 mm
• E1 – 19,5 mm
• E2 – 21,5 mm
• L – 56 mm

D – 50 x 32 mm

• D – 50 mm
• d – 32 mm
• D1 – 40 mm
• Z – 45 mm
• E – 32 mm
• E1 – 23 mm
• E2- 27,5 mm
• L – 68 mm

Dxd – 63 x 32 mm

• D – 63 mm
• d – 32 mm
• D1 – 50 mm
• Z – 55,5 mm
• E – 38,5 mm
• E1 – 27 mm
• E2- 32 mm
• L – 78,5 mm

Dxd – 63 x 40 mm

• D – 63 mm
• d – 40 mm
• D1 – 50 mm
• Z – 55,5 mm
• E – 38,5 mm
• E1 – 27 mm
• E2- 32 mm
• L – 82,5 mm

Dxd – 75 x 32 mm

• D – 75 mm
• d – 32 mm
• D1 – 61 mm
• Z – 62 mm
• E – 45 mm
• E1 – 22,5 mm
• E2- 38 mm
• L – 85 mm

Dxd – 90 x 50 mm

• D – 90 mm
• d – 50 mm
• D1 – 90 mm
• Z – 74,5 mm
• E – 53 mm
• E1 – 32 mm
• E2- 44 mm
• L – 106,5 mm

Dxd – 90 x 63 mm

• D – 90 mm
• d – 63 mm
• D1 – 75 mm
• Z – 75 mm
• E – 53 mm
• E1 – 38,5 mm
• E2- 44,5 mm
• L – 113,5 mm

Dxd – 110 x 50 mm

• D – 110 mm
• d – 50 mm
• D1 – 90 mm
• Z – 90,5 mm
• E – 62 mm
• E1 – 32 mm
• E2- 52,5 mm
• L – 122,5 mm

Dxd – 110 x 63 mm

• D – 110 mm
• d – 63 mm
• D1 – 90 mm
• Z – 92 mm
• E – 63,5 mm
• E1 – 38 mm
• E2- 54 mm
• L – 130 mm

Leveringsomvang

• Girair – Verloopstuk
