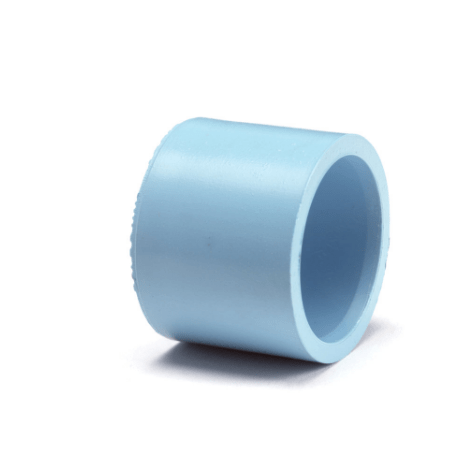

Kenmerken Girair – Verloopring

• Draagt bij aan schone perslucht voor goede productie
• Synthetisch materiaal wordt niet aangetast door atmosferische deeltjes, vloeibare / oliehoudende aerosolen, waterdamp of condenswater.
• Minder weerstandsverlies
• Gemakkelijk te installeren.
• Werkdruk max. PN 12,5
• Temperatuurbereik (°C) – -20° C / +25° C

Afmetingen (zie foto )

Dxd – 20 x 16 mm

• D- 20 mm
• d- 16 mm
• Z- 2,5 mm
• E – 15 mm
• L- 17,5 mm

Dxd – 25 x 20 mm

• D – 25 mm
• d-  20 mm
• Z – 3,5 mm
• E – 17 mm
• L – 20,5 mm

Dxd – 32 x 25 mm

• D – 32 mm
• d – 25 mm
• Z – 5 mm
• E – 219,5 mm
• L – 24,5 mm

D – 40 x 32 mm

• D – 40 mm
• d – 32 mm
• Z – 6 mm
• E – 23 mm
• L – 29 mm

Dxd – 63 x 32 mm

• D – 63 mm
• d – 32 mm
• D1 – 50 mm
• Z – 55,5 mm
• E – 38,5 mm
• E1 – 27 mm
• E2- 32 mm
• L – 78,5 mm

Dxd – 50 x 40 mm

• D – 50 mm
• d – 40 mm
• Z – 5 mm
• E – 27 mm
• L – 32 mm

Dxd – 63 x 50 mm

• D – 63 mm
• d – 50 mm
• Z – 7 mm
• E – 31,5 mm
• L – 38,5 mm

Dxd – 75 x 63 mm

• D – 75 mm
• d – 63 mm
• Z – 7,5 mm
• E – 37 mm
• L – 44,5 mm

Dxd – 90 x 75 mm

• D – 90 mm
• d – 75 mm
• Z – 8 mm
• E – 44 mm
• L – 52 mm

Dxd – 110 x 90 mm

• D – 110 mm
• d – 90 mm
• Z – 10,5 mm
• E – 52 mm
• L – 62,5 m

Leveringsomvang

• Girair – Verloopring
