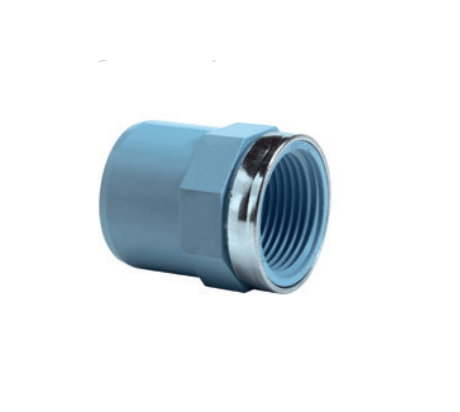

Kenmerken Girair – Schroefbus – PVR – metalen verstevigingsring

• Gemodificeerd PVR-kunststof met metalen verstevigingsring
• Transport van schone lucht zonder corrosie
• Persluchtleidingnet voor garages, productiewerkplaatsen en fabriekshallen
• Drukbereik (bar) – -0,7bar / 12,5bar
• Temperatuurbereik (°C) – -20° C / +50° C

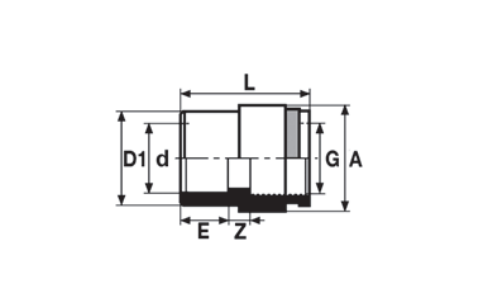

Afmetingen (zie foto)

dxG – 16 x 3/8″ mm

• d – 16 mm
• G – 3/8”
• D1 – 20 mm
• Z – 5,5 mm
• E – 14 mm
• L – 32 mm
• A – 23 mm

dxG – 20 x 1/2″ mm

• d – 20 mm
• G – 1/2”
• D1 – 25 mm
• Z – 5,5 mm
• E – 16 mm
• L – 38,5 mm
• A – 27,5 mm

dxG – 25 x 3/4″ mm

• d – 25 mm
• G – 3/4″
• D1 – 32 mm
• Z – 5,5 mm
• E – 19 mm
• L – 43 mm
• A – 34 mm

dxG – 32 x 1″ mm

• d – 32 mm
• G – 1″
• D1 – 40 mm
• Z – 7 mm
• E – 27,5 mm
• L – 58,5 mm
• A – 55 mm

dxG – 40 x 1  1/4″ mm

• d – 40 mm
• G – 1  1/4”
• D1 – 50 mm
• Z – 7 mm
• E – 27,5 mm
• L – 58,5 mm
• A – 55 mm

dxG – 50 x 1  1/2″ mm

• d – 50 mm
• G – 1  1/2”
• D1 – 63 mm
• Z – 8,5 mm
• E – 31 mm
• L – 63,5 mm
• A – 65 mm

dxG – 63 x 2″ mm

• d – 63 mm
• G – 2”
• D1 – 75 mm
• Z – 10,5 mm
• E – 40 mm
• L – 78,5 mm
• A – 76 mm

Leveringsomvang

• Girair – Schroefbus – PVR – metalen verstevigingsring
