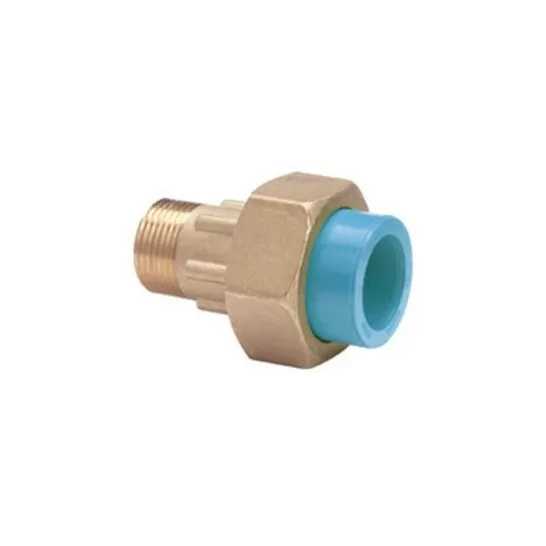

Kenmerken Girair PVR Koppeling 3-delig  met messing buitendraad

• Gemodificeerd PVR-kunststof koppeling met een messing buitendraad
• Transport van schone lucht zonder corrosie
• Persluchtleidingnet voor garages, productiewerkplaatsen en fabriekshallen
• Met EPDM  pakking
• Drukbereik (bar) – -0,7bar / 12,5bar
• Temperatuurbereik (°C) – -20° C / +50° C

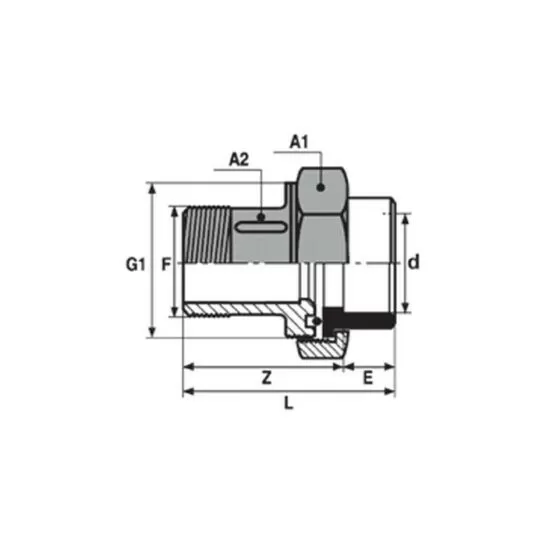

Afmetingen (zie foto)

dxF – 16 x 3/8” mm

• d- 16 mm
• F – 3/8″ mm
• Z – 35 mm
• E  – 14 mm
• G1 – 3/4″ mm
• A1 – 30 mm
• A2 – 17 mm
• L – 49 mm

dxF – 20 x 1/2” mm

• d- 20 mm
• F – 1/2″ mm
• Z – 34 mm
• E – 17 mm
• G1 – 1″ mm
• A1 – 36 mm
• A2 – 24,5 mm
• L – 51 mm

dxF – 25 x 3/4″ mm

• d- 25 mm
• F – 3/4″ mm
• Z – 50 mm
• E – 19 mm
• G1 – 5/4″ mm
• A1 – 46 mm
• A2 – 31,5 mm
• L – 69 mm

dxF – 32 x 1 ” mm

• d- 32 mm
• F – 1″ mm
• Z – 54 mm
• E – 23 mm
• G1 – 3/2″ mm
• A1 – 52 mm
• A2 – 37,5 mm
• L – 77 mm

dxF – 40 x  1  1/4” mm

• d- 40 mm
• F – 1  1/4″ mm
• Z – 53 mm
• E – 23 mm
• G1 – 2″ mm
• A1 – 67 mm
• A2 – 47 mm
• L – 83 mm

dxF – 50 x  1  1/2” mm

• d- 50 mm
• F – 1  1/2″ mm
• Z – 63,5 mm
• E – 32,5 mm
• G1 – 2  1/4″ mm
• A1 – 72 mm
• A2 – 53 mm
• L – 96 mm

dxF – 63 x  2” mm

• d- 40 mm
• F – 2″ mm
• Z – 70 mm
• E – 38,5 mm
• G1 – 2  3/4″ mm
• A1 – 89,5 mm
• A2 – 66 mm
• L – 108,5 mm

Leveringsomvang

• Girair PVR Koppeling 3-delig met messing buitendraad
