Kenmerken Girair PVR Koppeling 3-delig  met buitendraad

• Gemodificeerd PVR-kunststof koppeling met buitendraad
• Transport van schone lucht zonder corrosie
• Persluchtleidingnet voor garages, productiewerkplaatsen en fabriekshallen
• Met EPDM  pakking
• Drukbereik (bar) – -0,7bar / 12,5bar
• Temperatuurbereik (°C) – -20° C / +50° C

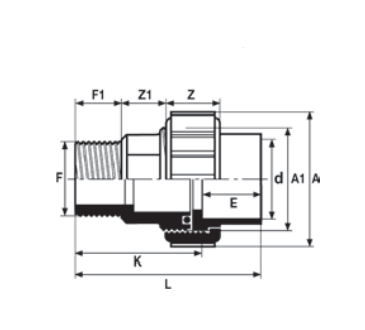

Afmetingen (zie foto)

dxF – 16 x 3/8” mm

• d- 16 mm
• F – 3/8″ mm
• Z – 19 mm
• Z1 – 11,5 mm
• F1 – 11,5 mm
• L – 52 mm
• A – 36 mm
• A1 – 3/4″ mm
• K – 36,5 mm
• E – 15,5 mm

dxF – 20 x 1/2” mm

• d- 20 mm
• F – 1/2″ mm
• Z – 23 mm
• Z1 – 11 mm
• F1 – 16,5 mm
• L – 61 mm
• A – 42 mm
• A1 – 1″ mm
• K – 40 mm
• E – 17 mm

dxF – 25 x 3/4″ mm

• d- 25 mm
• F – 3/4″ mm
• Z – 25 mm
• Z1 – 17 mm
• F1 – 18 mm
• L – 72 mm
• A – 55 mm
• A1 – 1 1/4″ mm
• K – 49 mm
• E – 19 mm

dxF – 32 x 1 ” mm

• d- 32 mm
• F – 1″ mm
• Z – 26 mm
• Z1 – 17,5 mm
• F1 – 20,5 mm
• L – 80,5 mm
• A – 62,5 mm
• A1 – 1 1/2″ mm
• K – 53,5 mm
• E – 23 mm

dxF – 40 x  1  1/4” mm

• d- 40 mm
• F – 1  1/4″ mm
• Z – 30,5 mm
• Z1 – 17 mm
• F1 – 23 mm
• L – 88 mm
• A – 73 mm
• A1 – 2″ mm
• K – 57,5 mm
• E – 27 mm

dxF – 50 x  1  1/4” mm

• d- 50 mm
• F – 1  1/4″ mm
• Z – 34 mm
• Z1 – 21 mm
• F1 – 27 mm
• L – 109 mm
• A – 81,5 mm
• A1 – 2  1/4″ mm
• K – 62 mm
• E – 32 mm

dxF – 63 x  2” mm

• d- 40 mm
• F – 2″ mm
• Z – 38 mm
• Z1 – 22 mm
• F1 – 31,5 mm
• L – 125 mm
• A – 99 mm
• A1 – 2  3/4″ mm
• K – 68 mm
• E – 38 mm

Leveringsomvang

• Girair PVR Koppeling 3-delig met buitendraad
