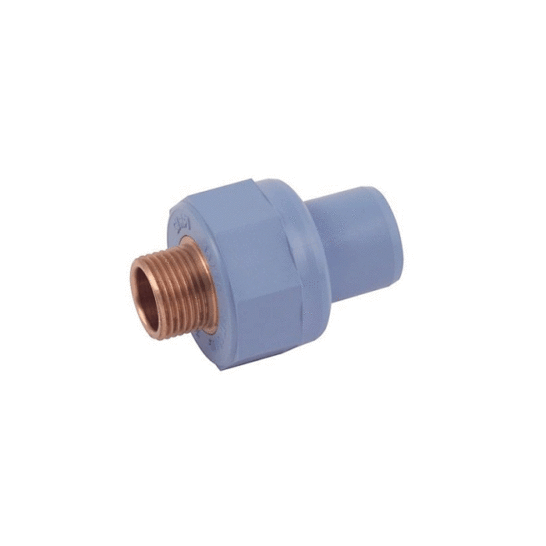

Kenmerken Girair Puntstuk PVR messing buitendraad

• Gemodificeerd PVR-kunststof met messing draad
• Transport van schone lucht zonder corrosie
• Persluchtleidingnet voor garages, productiewerkplaatsen en fabriekshallen
• Lineaire uitzetting – 7,4 > staal
• Drukbereik (bar) – -0,7bar / 12,5bar
• Temperatuurbereik (°C) – -20° C / +50° C

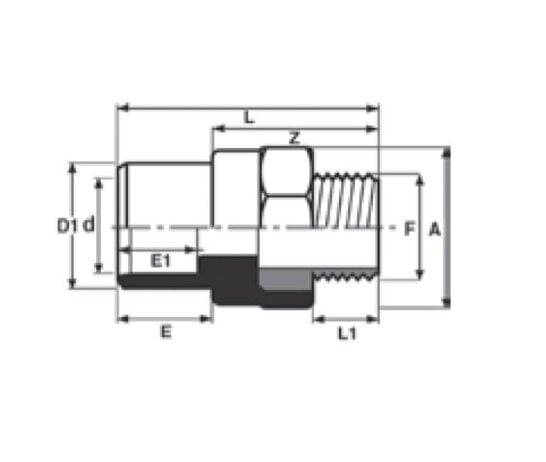

Afmetingen (zie foto)

dxF – 16 x 3/8” mm

• d- 16 mm
• F – 3/8″ mm
• D1 – 20 mm
• Z – 32,5 mm
• E – 17 mm
• E1 – 15 mm
• A – 32,5 mm
• L – 49,5 mm
• L1 – 11 mm

dxF – 16 x 1/2” mm

• d- 16 mm
• F – 1/2″ mm
• D1 – 20 mm
• Z – 36,5 mm
• E – 16,5 mm
• E1 – 14,5 mm
• A – 32,5 mm
• L – 53,5 mm
• L1 – 13,5 mm

dxF – 20 x 1/2” mm

• d – 20 mm
• F – 1/2″ mm
• D1 – 25 mm
• Z – 43 mm
• E – 22,5 mm
• E1 – 19,5 mm
• A – 41 mm
• L – 65 mm
• L1 – 16 mm

dxF – 25 x 3/4″ mm

• d – 25 mm
• F – 3/4″ mm
• D1 – 32 mm
• Z – 43 mm
• E – 22,5 mm
• E1 – 19,5 mm
• A – 41 mm
• L – 65 mm
• L1 – 16 mm

dxF – 25 x 1” mm

• D – 25 mm
• F – 1″ mm
• D1 – 32 mm
• Z – 45,5 mm
• E – 23 mm
• E1 – 19 mm
• A – 49,5 mm
• L – 68,5 mm
• L1 – 19,5 mm

dxF – 32 x 1” mm

• d- 32 mm
• F – 1″
• D1 – 40 mm
• Z – 49 mm
• E – 27 mm
• E1 – 23 mm
• A – 49,5 mm
• L – 76 mm
• L1 – 19,5 mm

dxF – 40 x 1  1/4” mm

• d- 40 mm
• F – 1  1/4″
• D1 – 50 mm
• Z – 55 mm
• E – 31 mm
• E1 – 26 mm
• A – 60 mm
• L – 87 mm
• L1 – 22 mm

dxF – 50 x 1  1/2” mm

• d- 50 mm
• F – 1  1/2″
• D1 – 63 mm
• Z – 55 mm
• E – 37,5 mm
• E1 – 31 mm
• A – 66 mm
• L – 92 mm
• L1 – 22 mm

dxF – 63 x 2” mm

• d- 63 mm
• F – 2″
• D1 – 75 mm
• Z – 63 mm
• E – 43,5 mm
• E1 – 37,5 mm
• A – 82 mm
• L – 106 mm
• L1 – 26 mm

Leveringsomvang

• Girair Puntstuk PVR messing buitendraad
