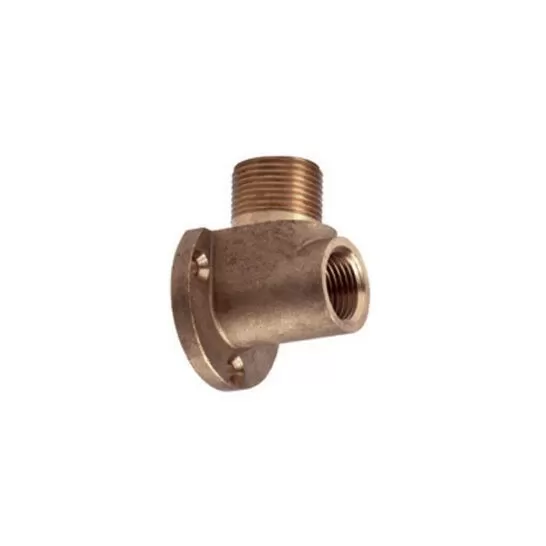

Kenmerken Girair Muurplaat Messing 90°

• Persluchtleidingnet voor garages, productiewerkplaatsen en fabriekshallen
• Lineaire uitzetting 7,4 > staal
• Drukbereik (bar) – -0,7bar / 12,5bar
• Temperatuurbereik (°C) – -20° C / +50° C
• Messing

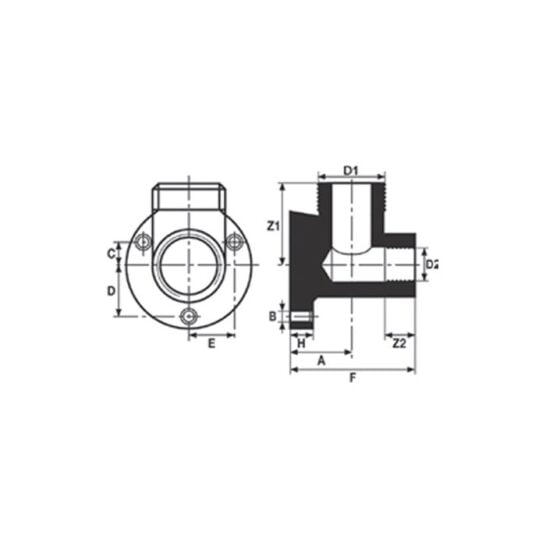

Afmetingen (zie foto)

G462001

• d – 16 mm
• D1 – 1/2″
• D2 – 3/8″
• A – 17
• B – 5
• Z1 – 36
• Z2 – 7,5
• C – 6
• D – 18
• E – 17
• F – 35,5
• H – 5,5

G462002

• d – 20 mm
• D1 – 3/4″
• D2 – 1/2″
• A – 18,5
• B – 5
• Z1 – 38
• Z2 – 10
• C – 6
• D – 20
• E – 19
• F – 42,5
• H – 6

G462003

• d – 25 mm
• D1 – 1 ″
• D2 – 3/4″
• A – 24,5
• B – 5
• Z1 – 39,5
• Z2 – 12
• C – 6
• D – 26
• E – 24
• F – 52,5
• H – 6

Leveringsomvang

• Girair Muurplaat Messing 90°
