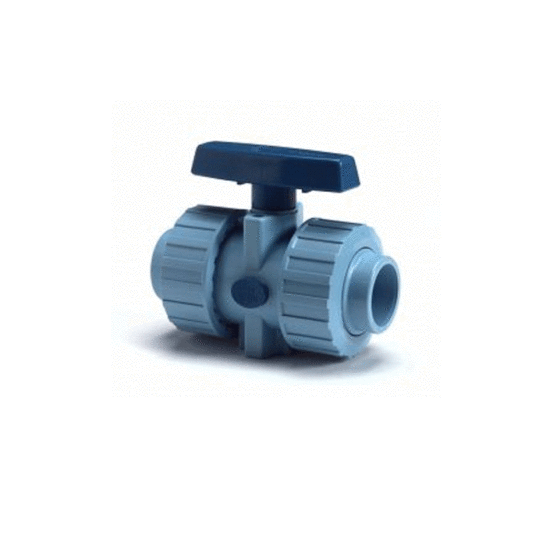

Kenmerken Girair Kogelkraan voor luchtleiding PVR 3-delig

• Gemodificeerd PVR-kunststof met messing draad
• Transport van schone lucht zonder corrosie
• Persluchtleidingnet voor garages, productiewerkplaatsen en fabriekshallen
• Lineaire uitzetting – 7,4 > staal
• Drukbereik (bar) – -0,7bar / 12,5bar
• Temperatuurbereik (°C) – -20° C / +50° C

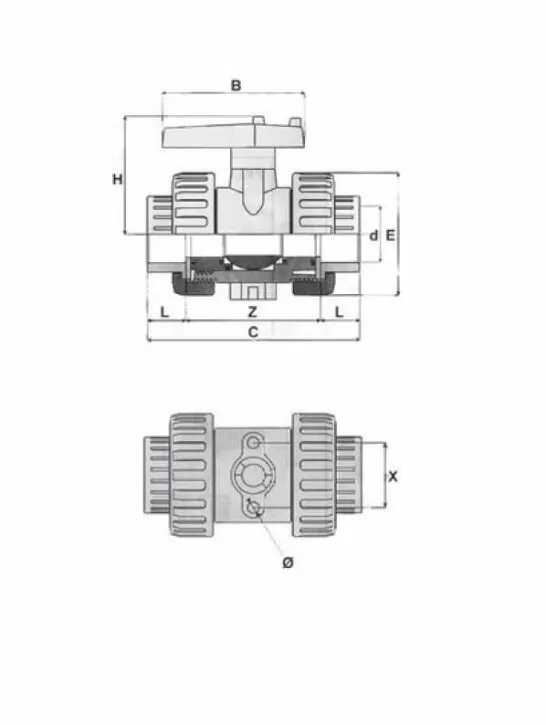

Afmetingen (zie foto)

d – 16 mm

• L – 14 mm
• Z – 67 mm
• C – 97 mm
• E – 47 mm
• H – 45 mm
• B – 66 mm
• X – 31 mm
• Ø – 5,5 mm

d – 20 mm

• L – 16 mm
• Z – 68 mm
• C – 102 mm
• E – 47 mm
• H – 45 mm
• B – 66 mm
• X – 31 mm
• Ø – 5,5 mm

d- 25 mm

• L – 19 mm
• Z – 82 mm
• C – 120 mm
• E – 57 mm
• H – 55 mm
• B – 78 mm
• Ø – 5.5 mm

d – 32 mm

• L – 22 mm
• Z – 87 mm
• C – 131 mm
• E – 68 mm
• H – 67 mm
• B – 86 mm
• Ø – 6,5 mm

d – 40 mm

• L – 26 mm
• Z – 98 mm
• C – 150 mm
• E – 86 mm
• H – 83 mm
• B – 100 mm
• X – 45 mm
• Ø – 8 mm

d – 50 mm

• L – 31 mm
• Z – 101 mm
• C – 163 mm
• E – 98 mm
• H – 91 mm
• B – 110 mm
• X – 50 mm
• Ø – 8 mm

d – 63 mm

• L – 38 mm
• Z – 121 mm
• C – 197 mm
• E – 122 mm
• H – 111 mm
• B – 130 mm
• X – 50 mm
• Ø – 8 mm

Leveringsomvang

• Girair Kogelkraan voor luchtleiding PVR 3-delig
