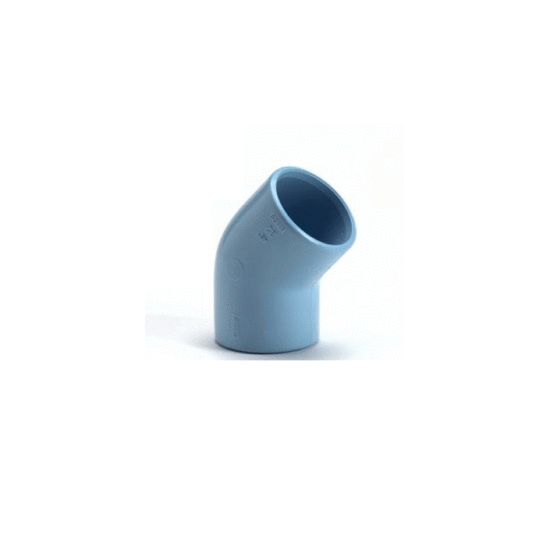

Kenmerken Girair Knie fitting Luchtleiding PVR 45°

• Gemodificeerd PVR-kunststof
• Transport van schone lucht zonder corrosie
• Persluchtleidingnet voor garages, productiewerkplaatsen en fabriekshallen
• Lineaire uitzetting – 7,4 > staal
• Drukbereik (bar) – -0,7bar / 12,5bar
• Temperatuurbereik (°C) – -20° C / +50° C

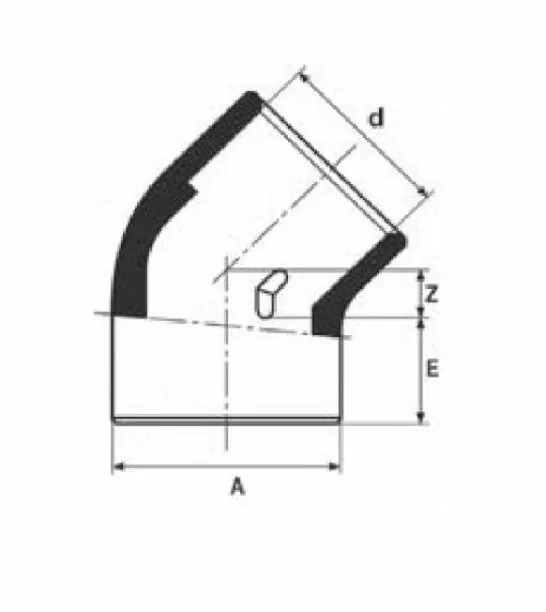

Afmetingen (zie foto )

D – 16 mm

• Z – 4,5 mm
• E – 14,5 mm
• A – 21 mm

D – 20 mm

• Z – 4,5 mm
• E – 17 mm
• A – 25,5 mm

D – 25 mm

• Z – 5,5 mm
• E – 19,5 mm
• A – 31,5 mm

D – 32 mm

• Z – 8 mm
• E – 23 mm
• A – 39,5 mm

D – 40 mm

• Z – 9,5 mm
• E – 27 mm
• A – 49 mm

D – 50 mm

• Z – 11,5 mm
• E – 32 mm
• A – 58 mm

D – 63 mm

• Z – 14 mm
• E – 38 mm
• A – 72,5 mm

D – 75 mm

• Z – 18 mm
• E – 44 mm
• A – 92 mm

D – 90 mm

• Z – 22 mm
• E – 52 mm
• A – 109 mm

D – 110 mm

• Z – 24  mm
• E – 62 mm
• A – 131,5 mm

Leveringsomvang

• Girair Knie fitting Luchtleiding PVR 45°
