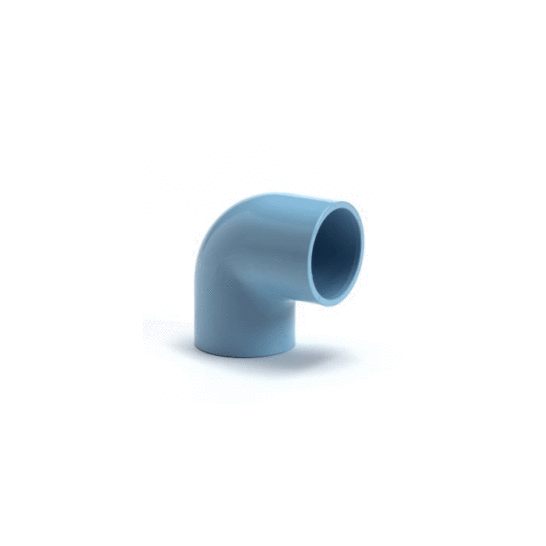

Kenmerken Girair Knie fitting Luchtleiding PVR 90°

• Gemodificeerd PVR-kunststof
• Transport van schone lucht zonder corrosie
• Persluchtleidingnet voor garages, productiewerkplaatsen en fabriekshallen
• Lineaire uitzetting – 7,4 > staal
• Drukbereik (bar) – Vanaf -0,7bar tot 12,5bar
• Temperatuurbereik (°C) – Vanaf -20° C tot +50° C

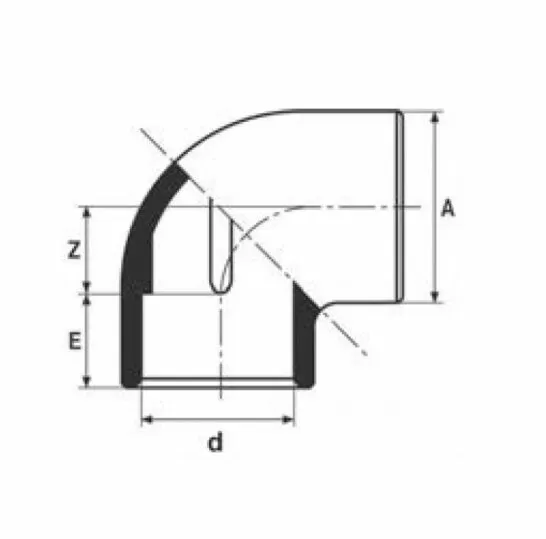

Afmetingen (zie foto)

d – 16 mm

• Z – 10 mm
• E – 9 mm
• A – 21 mm

d – 20 mm

• Z – 11 mm
• E – 17 mm
• A – 26 mm

d – 25 mm

• Z – 14,5 mm
• E – 19,5 mm
• A – 30,5 mm

d – 32 mm

• Z – 18 mm
• E – 23 mm
• A – 38 mm

d – 40 mm

• Z – 23 mm
• E – 27 mm
• A – 49 mm

d – 50 mm

• Z – 27 mm
• E – 31,5 mm
• A – 58 mm

d – 63 mm

• Z – 33 mm
• E – 38 mm
• A – 73 mm

d – 75 mm

• Z – 39 mm
• E – 44 mm
• A – 92,5 mm

d – 90 mm

• Z – 49 mm
• E – 52,5 mm
• A – 112 mm

d – 110 mm

• Z – 58 mm
• E – 62 mm
• A – 131,5 mm

Leveringsomvang

• Girair Knie fitting Luchtleiding PVR 90°
