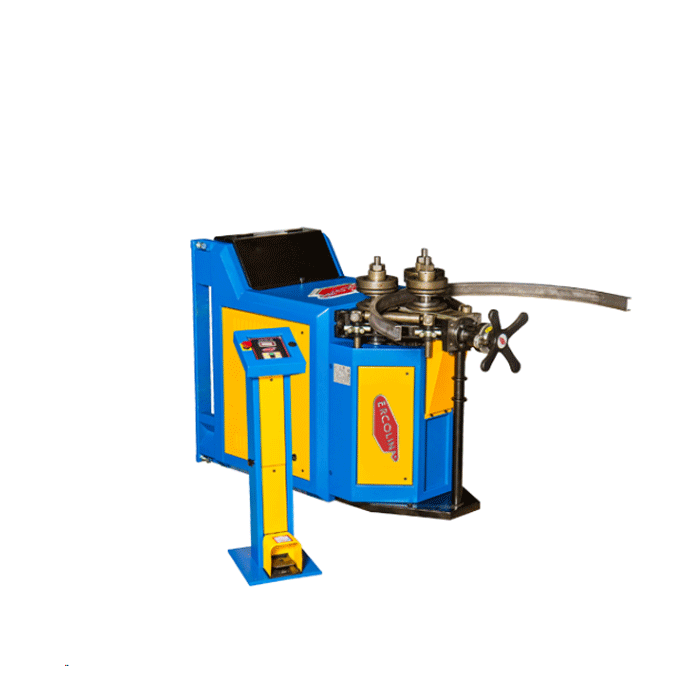

Kenmerken Ercolina CE50MR3 Profielwalsmachine 410 Kg

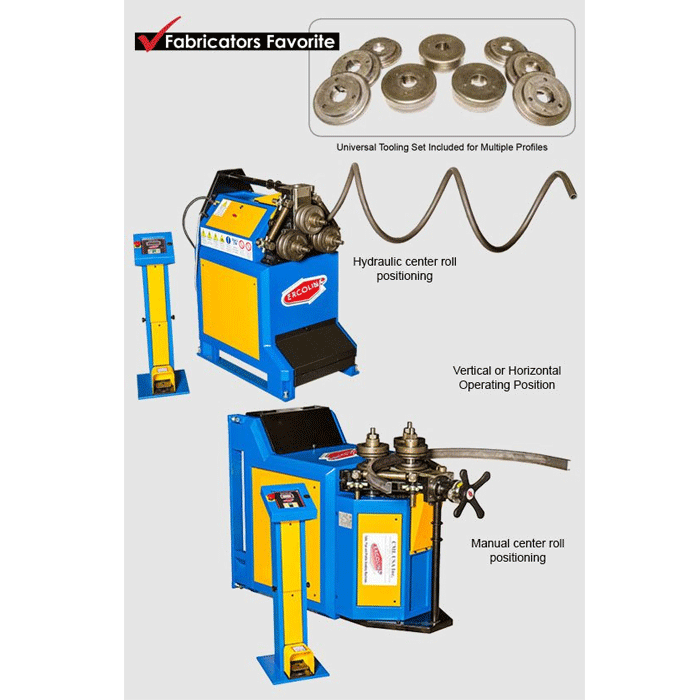

Ercolina CE50MR3 Profielwalsmachine: Schachtdiameter 50 mm, stevige en zware machinebehuizing, met stijve delen voor het buigen van vlakke profielen met hoge profielen, op aanvraag verkrijgbaar met zijdelings geleidingssysteem.

• Diameter rolas 50 mm
• Universele gereedschapsset bij elke machine inbegrepen
• Gesmede rolassen, nauwkeurig geslepen en gemonteerd voor maximale prestaties en minimale doorbuiging
• Heavy-duty structuur en stijve componenten voor hoge sectiemoduluswaarden
• Handmatige middenrolpositionering met gepatenteerde koppelvermenigvuldiger
• Digitaal middenrol positioneringsdisplay
• Rolassen met schroefdraad en micrometrische flensafstelling helpen het gebruik van afstandsstukken te elimineren; Het gebruik van extra afstandhouders is normaal gesproken niet nodig
• Inline rolassysteem met directe aandrijving
• Optioneel Anti-twist correctiesysteem voor hoekijzer “Leg In” toepassingen
• Model met 2 versnellingen beschikbaar

Radius- en hoekmeetset

Instrumenten voor het meten van de amplitude van de hoeken en de lengte van de stralen, verkregen door het buigproces.

Art. Karc:

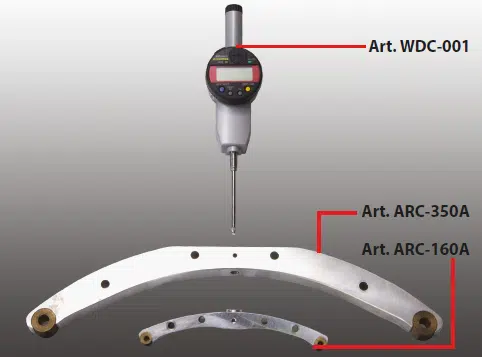

Complete radius- en hoekmeetset, bestaande uit: digitale vergelijker (Art.WDC-001), archimeter voor meetklok digitaal met 160 mm kabel (Art. ARC-350) en goniometer digitaal (Art. X/C025).

Art. ARC 350A:
radiusmeetset die bestaat uit: Hoofdband met koord 350 mm (Art. ARC-350) en vergelijker digitaal (Art.WDC-001)

Art. ARC160:
Radiusmeetkit, inclusief: 160 mm touwboog (Art. ARC-160) en digitale comparator (Art. WDC-001)

Art. X/C025:

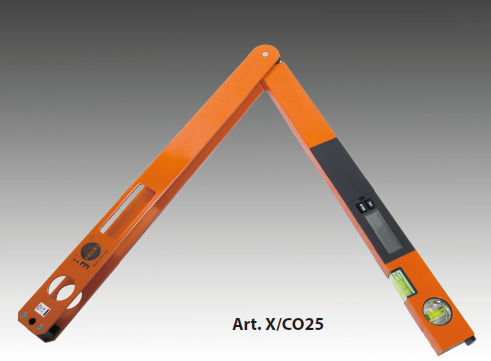

Digitale gradenboog

Stropdas accessoire

Noodzakelijk om de ectrusie van de assen tijdens het buigen van honderden buizen te beperken tot de grens van de machinecapaciteit. De verstijvingsstang verhoogt de stijfheid van de assen tijdens het buigen van zeer zware buizen en prolen, waardoor de buigradius in serie kan worden gereproduceerd.

Vierde rol kit voor H/I balken

Apparatuur voor het buigen van H- en I-balken.

Anti-twist apparaat voor hoek “leg in”

Noodzakelijk om het kromtrekken van prolactaten als L-vormige hoeken gebogen naar de binnenste vleugel in te dammen. De richtrollen worden samen met de bij de machine geleverde zijpersrollen gemonteerd en stellen de bediener in staat de kromming te corrigeren en perfect vlakke oppervlakken te verkrijgen.

Centrale rolstop naar boven

Vereist om de afdaling van de centrale rol micrometrisch in te stellen en de positie te handhaven. alleen op hydraulische modellen

Spiraalbuigapparaat

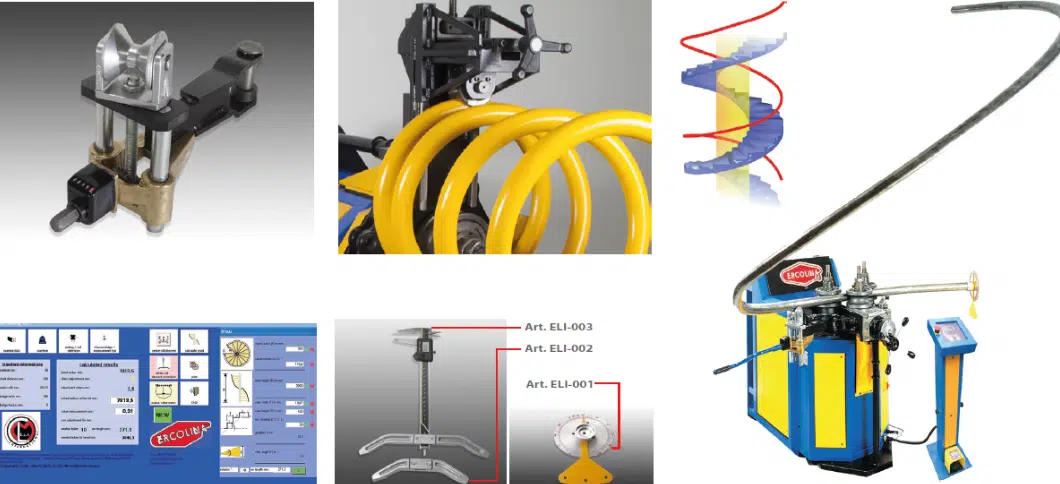

Hulpstuk voor de productie van brede spiralen voor leuningen van wenteltrappen, voor 50 mm diameter. het apparaat is ontworpen om spiralen van buizen te maken. het verankeringssysteem aan de machine is ontworpen om gemakkelijk te worden gemonteerd en om spiralen met rechter- en linkersteek te produceren.

Art. CS5A11-CS7A11:
Gereedschap voor spiraalbewerking (te gebruiken met ELI-SOFT)
Art. CS5A12-CS7A12:
Gereedschap voor spiraalsteekregeling voor CE50 en CE70
Art. ELI SOFT1:
Softwar voor spiraalbewerking (Voor gebruik met CS5A11 en ELI KIT artikelen)
Art. SW5CED:
Software voor buigradiusberekening en vlakke werkstukontwikkeling CE40, CE50, EC002, CE70, CE100
Art. ELI-KIT:
Omvat: Schijf, speler, rotatie, buis (Art. ELI-001), korte hoofdband (Art. ELI-002) en lange hoofdband (Art.ELI-003)

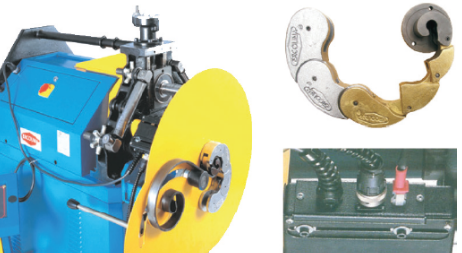

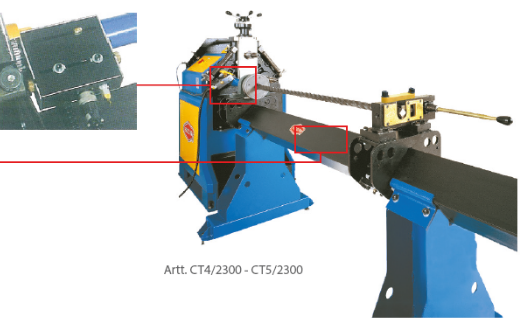

Rolkrulapparaat

Hiermee kunnen krullen worden vervaardigd die kunnen worden gebruikt voor de vervaardiging van ornamenten voor poorten, balustrades, enz. Uitgerust met een elektromechanische toerenteller met een nauwkeurigheid van ±1°.

Apparaat om te draaien voor de productie van metalen onderdelen voor poorten, hekken, enz… Uitgerust met een bank van (Meter 8 lengte), een blind gat aan de motorzijde van 400 mm en een elektromechanische toerenteller met ±1° nauwkeurigheid. Snelle plaatsing van de staaf door middel van een uitlijnsysteem.

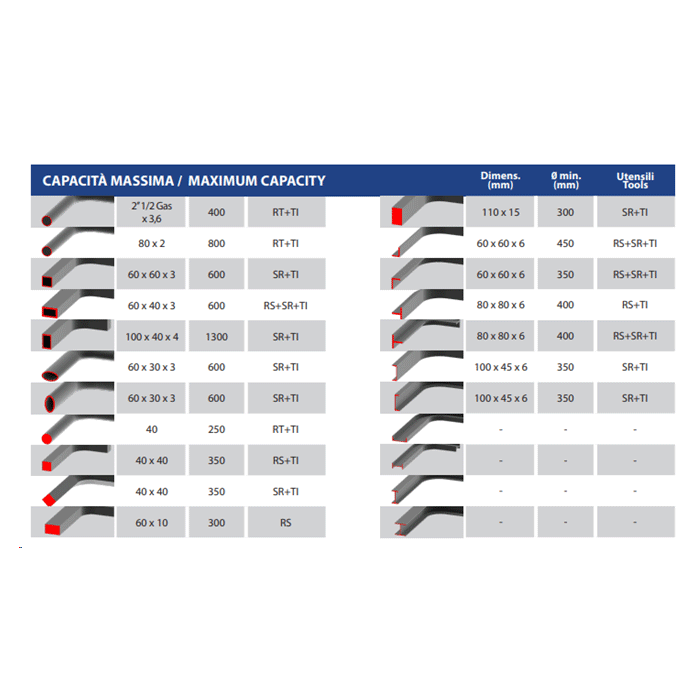

Technische specificaties

• Diameter rolas – 50mm
• Standaard roldiameter – 178mm
• Maximale middenrolslag – 134mm
• Snelheid van de rolas – 9 tpm / 9-18 tpm (mod. V2)
• Onafhankelijke aandrijfrollen – 3 glad en 2 gekarteld
• Spanning – 220/240-380/440 V
• Motoren – 1,85kW
• Hydraulisch motorvermogen – Nee
• Machine Mainframe – Gietijzer GS500
• Zuigerkracht – Nee
• Bedieningsstand van de machine – Horizontaal en verticaal
• Instelling van de bovenrol – Handgeschakeld met versnellingsbak
• Weergave – Digitaal
• Constructie van het machinelichaam – Gelast staal
• Elektrische voetpedaalbediening – Ja
• Dimensies – 650x1430x1100mm
• Gewicht – 410 Kg

Leveringsomvang

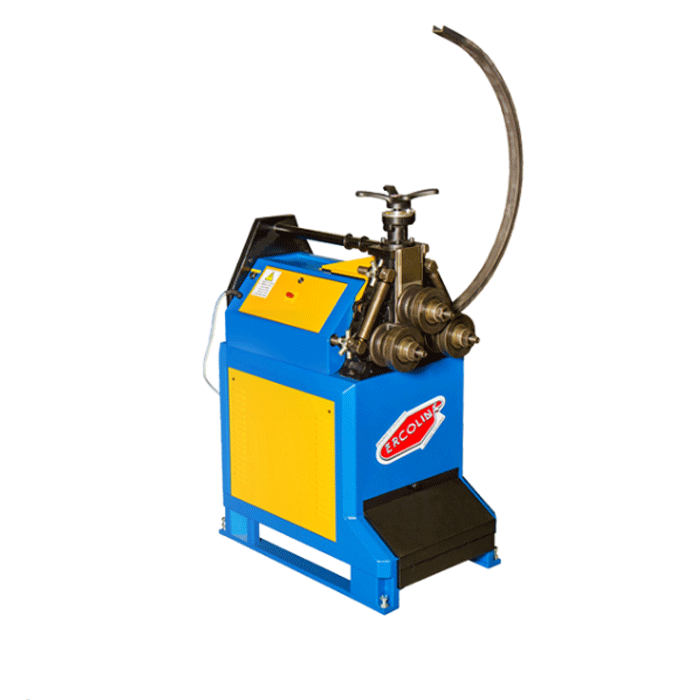

• Ercolina CE50MR3 Profielwalsmachine 410 Kg
• Servicesleutels, geleverd bij de macines voor het instellen van gereedschappen

Documenten

Datasheet
